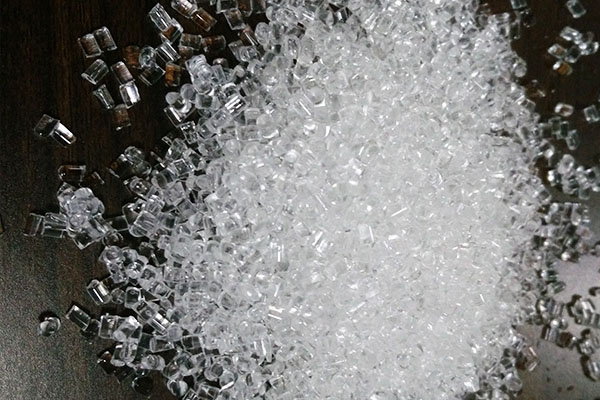

透明尼龍

[中 文 名 ]:聚對(duì)苯二甲酰三甲基己二胺

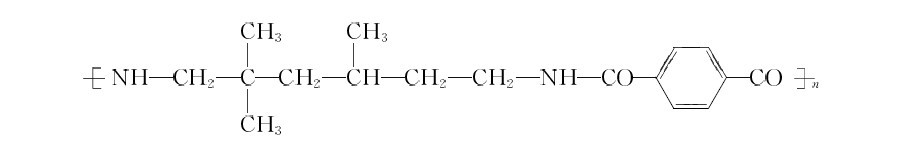

[ 英 文 名 ]:Poly(trimethylhexamethylene terephthalamide)[ 透明尼龍分子結(jié)構(gòu)式: ]:

[ 透明尼龍特點(diǎn) ]:      透明尼龍的最突出的特點(diǎn)是透光率好，可達(dá)90％。其透明度優(yōu)于聚碳酸酯，接近于聚甲基丙烯酸甲酯。此外，它還其有良好的熱穩(wěn)定性、沖擊韌性、電絕緣性、尺寸穩(wěn)定性和耐老化性。無(wú)臭無(wú)毒。制品收縮率低，線膨脹系數(shù)低。耐稀酸、堿、脂肪烴、芳香烴、酯類、醚類、油和脂肪，但不耐醇類，能溶于80％的氯仿和20％甲醇的混合液中。在耐環(huán)境應(yīng)力開裂方面優(yōu)于聚碳酸酯和聚甲基丙烯酸甲酯。它屬于自熄性材料，氧指數(shù)為26．8。透明尼龍的吸水率為0．41％，比尼龍6和尼龍66低，而且這種吸水性幾乎不影響它的機(jī)械性能和電性能。但是它在沸水中會(huì)變混濁，經(jīng)電子顯微鏡分析，證明是由于水分充滿了聚合物表面孔隙所致，而不是由于出現(xiàn)了結(jié)晶。
[ 透明尼龍用途 ]:

[ 指 標(biāo) ]:

測(cè)試項(xiàng)目	測(cè)試標(biāo)準(zhǔn)	單位	TM125	TM136
密度	GB/T 1033 ISO 1183	g/cm3	1.02-1.03	1.00
拉伸強(qiáng)度	GB/T1040 ISO 572-1/-2	MPa	≥58	≥58
拉伸模量	GB/T1040 ISO 572-1/-2	MPa	≥1500	≥1500
拉伸斷裂伸長(zhǎng)率	GB/T1040 ISO 572-1/-2	%	≥50	≥50
彎曲強(qiáng)度	GB/T 9341 ISO 178	MPa	≥55	≥55
彎曲模量	GB/T 9341 ISO 178	MPa	≥1500	≥1500
無(wú)缺口簡(jiǎn)支梁沖擊強(qiáng)度（+23℃）	GB/T 1043 ISO 179/1eU	kJ/m2	N	N
無(wú)缺口簡(jiǎn)支梁沖擊強(qiáng)度（-30℃）	GB/T 1043 ISO 179/1eU	kJ/m2	N	N
簡(jiǎn)支梁缺口沖擊強(qiáng)度（+23℃）	GB/T 1043 ISO 179/1eA	kJ/m2	≥8	≥7
簡(jiǎn)支梁缺口沖擊強(qiáng)度（-30℃）	GB/T 1043 ISO 179/1eA	kJ/m2	≥6	≥6
熱變形溫度（1.80MPa）	GB/T1634 ISO 75-1/-2	℃	125	105

*公司可根據(jù)客戶需求的技術(shù)標(biāo)準(zhǔn)及時(shí)開發(fā)出適合客戶應(yīng)用要求的優(yōu)秀產(chǎn)品.
